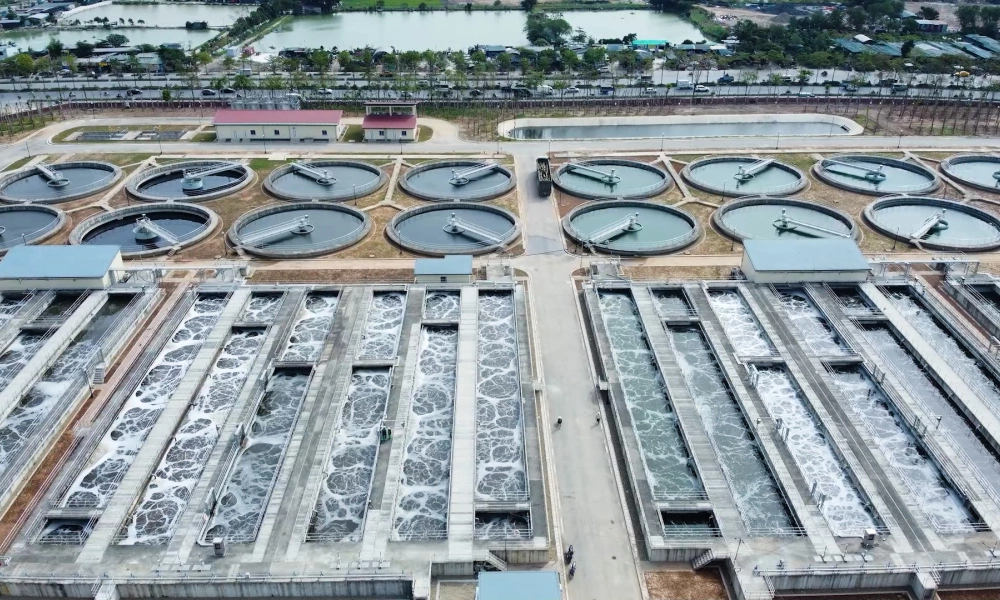

Westerntech Việt Nam cung cấp hệ thống Tháp khử mùi Oxidizing cho dự án xử lý nước thải thành phố ….

Công suất hệ thống: 2000 m3/ giờ

Tổng quát

Một (1) tháp khử mùi đôi để oxy hóa bằng clo các chất (H2S và mercaptan), là nguồn chính gây mùi hôi.

Đặc tính kỹ thuật

Hệ thống bao gồm các bộ phận sau:
1. Bồn chứa dung dịch hoá chất
2. Ống xả tràn
3. Ống xả đáy
4. Ống chỉ thị
5. Dung dịch hoá chất
6. Đường khí vào
7. Cửa thăm
8. Đệm tiếp xúc
9. Tháp phản ứng 1
10. Giàn phun dung dịch hoá chất
11. Ống khí nối 2 tháp
12. Cửa kỹ thuật
13. Bơm hóa chất
14. Tháp phản ứng 2
15. Bộ phận tách nước
16. Đường khí ra
17. Ống dẫn nước
18. Cầu thang

Các bộ phận được sản xuất từ các vật liệu chịu được dung dịch hoá chất và chống ăn mòn:

– Composite
– U-PVC
– INOX

Yêu cầu kỹ thuật/tiêu chuẩn số lượng và vật liệu như sau:

–   1 Bồn chứa dung dịch hoá chất Composite, thép CT3
–   Tháp phản ứng Composite, thép CT3
–   1 Cầu thang Thép CT3 Tiêu chuẩn GB7009-93
–   Cửa kỹ thuật: Composite, thép CT3
–   2 Cửa thăm: Nhựa cứng trong suốt
–   1 Ống dẫn dung dịch hóa chất SUS 304 Tiêu chuẩn ASTM A312
–   1 Ống khí : U–PVC Tiêu chuẩn: ISO 4422:1996 (TCVN 6151:2002)
–   1 Giàn phun U–PVC Tiêu chuẩn: ISO 4422:1996 (TCVN 6151:2002)
–   1 Ống xả tràn: U–PVC Tiêu chuẩn: ISO 4422:1996 (TCVN 6151:2002)
–   1 Ống xả đáy : U–PVC Tiêu chuẩn: ISO 4422:1996 (TCVN 6151:2002)
–   1 Ống chỉ thị: Nhựa mềm trong suốt
–   1 Bích nối ống khí với tháp: U-PVC Tiêu chuẩn ISO 4422:1996 (TCVN 6151:2002). Kích thước xấp xỉ 2.000 x 1,500 x 4.060 (Dài x rộng x cao).

Thông số kỹ thuật của hệ thống xử lý mùi như sau:

–   Lưu lượng khí vào: 2.000 m3/h
–   Nhiệt độ hoạt động: -18 đến 45oC
–   Độ ẩm: 95 %
–   Áp lực khí vào: 1400 -1700 Pa
–   Nhiệt độ thiết kế: 80 oC
–   Tổn thất áp suất qua tháp: 650 Pa
–   Chất gây ô nhiễm: H2S & mercaptans

Hệ thống được thiết kế để lắp đặt ngoài trời, bao gồm 2 bơm hoá chất, một tủ điều khiển và một quạt hút. Bảng sau trình bày chi tiết yêu cầu kỹ thuật liên quan tới các bộ phận đề cập ở trên.

+ Là loại bơm ly tâm trục đứng.
+ Bơm thiết kế chuyên dụng cho hoá chất ăn mòn, có độ nhớt.
+ Lưu lượng: 8-10 m³/h
+ Áp lực: 20m
+ Vật liệu chế tạo : ISO 2548 Class F.
+ Đầu bơm: PP
+ Bánh công tác: PP
+ Vật liệu phủ trục PE
+ Bệ đỡ: PP
+ Ống đầu đẩy: PP
+Gioăng: FPM
+ Tiêu chuẩn động cơ: IEC
+ Cấp bảo vệ: IP55
+ Cấp cách điện: Class F
+ Điện áp: 400V/3 pha/50Hz

+ Vị trí: Ngoài trời
+ Tiêu chuẩn thiết bị: Cấp bảo vệ IP55

+ Kiểu quạt: Truyền động trực tiếp
+ Vật liệu vỏ: Composite
+ Bánh công tác: Composite
+ Điện áp: 220/400V – 3 pha – 50Hz
+ Cấp độ bảo vệ IP55, Class F
+ Lưu lượng: 1900-2500 m³/ h
+ Áp lực 1400 – 1700 Pa
+ Nhiệt độ tối đa: 40 ^oC

Mọi thông tin chi tiết vui lòng liên hệ Hotline: 0967 608 585.

—————————-💧💧💧—–—————————-
