Cột Nước Địa Hình ($H_i$) trong công thức $H_{bqdh}$ là hiệu số mực nước giữa bể tháo và bể hút trong từng thời kỳ làm việc. Việc xác định chính xác $H_i$ là thách thức lớn vì nó phụ thuộc hoàn toàn vào chế độ thủy văn của nguồn nước (sông, hồ) và đặc tính vận hành của công trình tiếp nhận (kênh tưới, hồ điều tiết). Sai sót trong việc xác định $H_i$ sẽ dẫn đến cột nước thiết kế sai lệch, ảnh hưởng nghiêm trọng đến hiệu suất và tính kinh tế của trạm bơm.

Bài viết chuyên sâu này sẽ đi sâu vào phân tích mối quan hệ giữa các yếu tố thủy văn và chế độ vận hành với $H_i$. Chúng ta sẽ giải mã sự khác biệt cơ bản trong cách xác định mực nước bể hút của trạm bơm tiêu (tiêu triệt để so với tiêu có ngập) và trạm bơm tưới (kênh dẫn và kênh tháo có cùng/khác mặt cắt). Đặc biệt, chúng ta sẽ làm rõ điều kiện áp dụng của công thức trung bình đơn giản $H_{bqdh} = (H_{dh\max} + H_{dh\min}) / 2$ khi giao động mực nước là nhỏ.

Phần 1: Cột Nước Địa Hình ($H_i$) và Phụ thuộc vào Chế độ Mực Nước

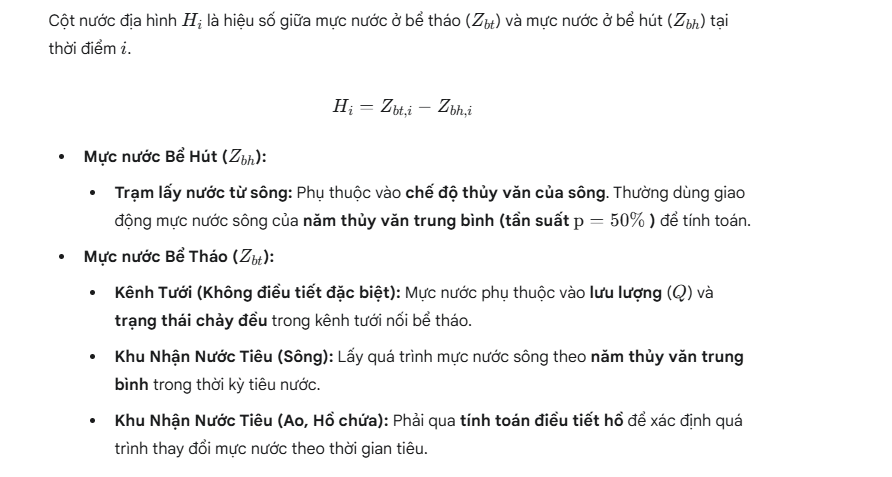

Cột nước địa hình $H_i$ là hiệu số giữa mực nước ở bể tháo ($Z_{bt}$) và mực nước ở bể hút ($Z_{bh}$) tại thời điểm $i$.

$$H_i = Z_{bt, i} – Z_{bh, i}$$

• Mực nước Bể Hút ($Z_{bh}$):
  • Trạm lấy nước từ sông: Phụ thuộc vào chế độ thủy văn của sông. Thường dùng giao động mực nước sông của năm thủy văn trung bình (tần suất $\text{p} = 50\%$ ) để tính toán.
• Mực nước Bể Tháo ($Z_{bt}$):
  • Kênh Tưới (Không điều tiết đặc biệt): Mực nước phụ thuộc vào lưu lượng ($Q$) và trạng thái chảy đều trong kênh tưới nối bể tháo.
  • Khu Nhận Nước Tiêu (Sông): Lấy quá trình mực nước sông theo năm thủy văn trung bình trong thời kỳ tiêu nước.
  • Khu Nhận Nước Tiêu (Ao, Hồ chứa): Phải qua tính toán điều tiết hồ để xác định quá trình thay đổi mực nước theo thời gian tiêu.

Phần 2: Phân Tích Đặc Thù Trạm Bơm Tiêu

Mực nước bể hút của trạm bơm tiêu có đặc tính phức tạp hơn do nó phản ánh yêu cầu thiết kế của hệ thống tiêu thoát.

• 2.1. Trạm Bơm Tiêu Triệt Để:
  • Đặc điểm: Tiêu hết toàn bộ nước trong khu tiêu.
  • Mực nước bể hút ($Z_{bh}$): Mực nước lớn nhất trong kênh tiêu đến nhà máy phải được ấn định để tiêu hết khu tiêu. Mực nước thay đổi phụ thuộc vào trị số lưu lượng được tải trong kênh.
  • Ảnh hưởng của Bể Điều Tiết: Nếu trước trạm bơm có xây bể điều tiết, mực nước trong bể hút sẽ do khả năng điều tiết của bể quyết định. Tuy nhiên, việc xây bể điều tiết cần thông qua tính toán kinh tế để quyết định.
• 2.2. Trạm Bơm Tiêu Có Ngập (Không Triệt Để):
  • Đặc điểm: Chỉ yêu cầu tiêu đến một cao trình nào đó, còn lại một số diện tích vẫn để ngập.
  • Giao động Mực nước ($Z_{bh}$): Phụ thuộc vào diện tích và địa hình khu ngập nước, thời gian cho phép ngập và lưu lượng đến trạm. Trường hợp này phức tạp hơn, cần mô hình hóa thủy lực và thủy văn của khu vực.

Phần 3: Phân Tích Đặc Thù Trạm Bơm Tưới

Trạm bơm tưới lấy nước từ kênh chính hoặc bơm tưới riêng biệt có đặc điểm riêng về mực nước:

• 3.1. Kênh Dẫn và Kênh Tháo Có Cùng Mặt Cắt:
  • Điều kiện: Thường xảy ra khi địa chất tuyến giống nhau (hệ thống tưới tự chảy).
  • Cột nước địa hình: Mọi cột nước địa hình ($H_i$) đều bằng nhau (do mực nước kênh dẫn và kênh tháo ít thay đổi). Trong trường hợp này, $H_{bqdh}$ chính là giá trị $H_i$ đó.
• 3.2. Kênh Dẫn và Kênh Tháo Khác Mặt Cắt (Hoặc Giao Động Mực Nước Nhỏ):
  • Điều kiện: Mực nước hai bể có sự chênh lệch hoặc giao động mực nước hai bể nhỏ hơn $\mathbf{2 \text{ m}}$.
  • Công thức Đơn giản (9-3): Trong trường hợp này, có thể dùng công thức đơn giản thay thế cho công thức gia quyền:

$$H_{bqdh} = \frac{H_{dh\max} + H_{dh\min}}{2}$$

• • Áp dụng: Công thức này đơn giản hóa tính toán khi sự giao động không quá lớn, cho phép sử dụng giá trị trung bình số học giữa cột nước địa hình lớn nhất và nhỏ nhất.

Việc xác định Cột Nước Địa Hình ($H_i$) là bước phức tạp nhất và yêu cầu kiến thức chuyên sâu về thủy văn và thủy lực công trình. Đối với trạm bơm lấy nước từ sông, dữ liệu năm thủy văn trung bình là bắt buộc. Đối với trạm bơm tiêu, phải làm rõ mục tiêu là tiêu triệt để hay tiêu có ngập để xác định mực nước bể hút. Khi sự giao động mực nước giữa bể hút và bể tháo nhỏ hơn $\mathbf{2 \text{ m}}$, có thể áp dụng công thức trung bình đơn giản để ước tính $H_{bqdh}$, tiết kiệm thời gian tính toán gia quyền phức tạp.
