Van cửa phai được bố trí lắp đặt tại các vị trí đầu vào và đầu ra trên những kênh dẫn nước, cửa sông, cửa bể để tiện lợi điêu tiết nguôn nước từ những nguôn nước tới những nhánh tiêu thụ.
Không chỉ trong lĩnh vực thủy lợi, trong ngành xử lý nước cũng có nhiều đoạn kênh hở nên sử dụng van cửa phai mẫu này. Ví dụ trong nhà máy xử lý nước công suất lớn, người ta chia ra làm cho đa dạng modul xử lý, trong quá trình bảo trì bảo dưỡng một trong số các modul chỉ nên đóng van cửa phai của nhánh đó để thực hành bảo dưỡng sửa chữa mà ko làm thúc đẩy tới sự hoạt động của những modul khác.
Dưới đây là 3 loại van cửa phai tốt nhất hiện nay. Tùy từng dạng kênh và công suất, khách hàng có thể lựa chọn loại van cửa phù hợp nhất.


VAN CỬA PHAI KẾT HỢP CỬA LẬT

Thiết bị Van cửa phai kết hợp cửa lật (Penstock  Flapvalve combination) là thiết bị kết hợp tính năng ngăn và xả nước, được lắp đặt tại các cửa xả ra sông, hồ, ra biển.
Thiết bị PFC có 2 chức năng chính:
- Ngăn nước từ ngoài đi vào đường cống thoát nước
- Điều tiết nước trong cống

Thông số kỹ thuật chính:
Kích thước van cửa phai: BxH = 1000 x 1000 mm đến 3000 x 3000 mm
Kích thước van cửa lật: DN (BxH)  = 500 x 500 đến 1500 x 1500 mm
Vật liệu van: SUS 304, SUS 316
Vật liệu cửa lật: SUS 304, SUS 316, HDPE
Động cơ: Model SA, Hãng: AUMA (Xuất xứ Đức)

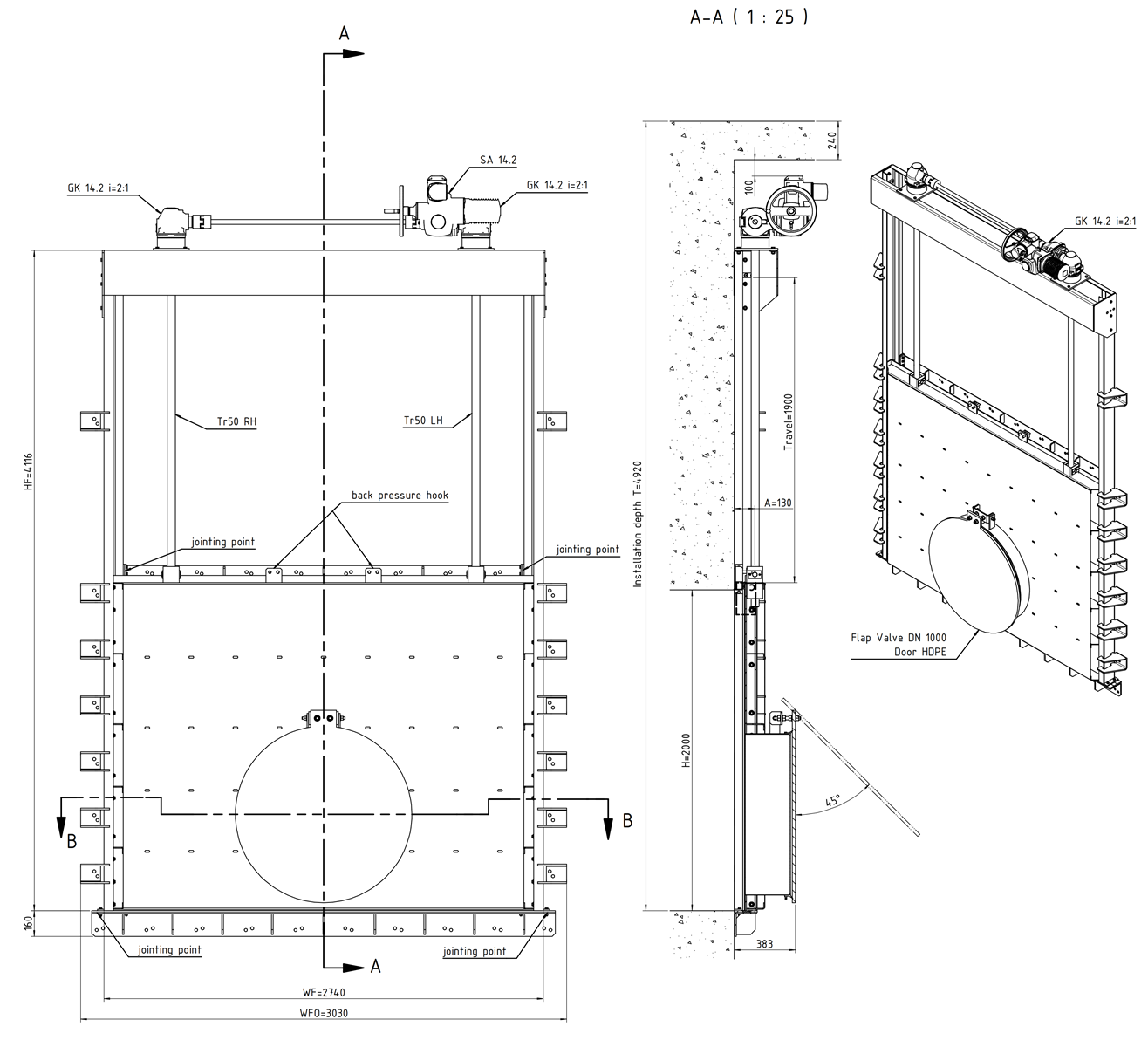

Chi tiết  cấu tạo  van cửa phai kết hợp cửa lật



VAN CỬA PHAI PENSTOCK.DE

Van cửa phai Penstock.de điều khiển lưu lượng linh hoạt với nhiều kiểu lắp đặt.
- Thích hợp cho nhiều ứng dụng, SERIES 10 có thể thiết kế để đáp ứng để chịu được cột nước trước và sau van đến 10 m. Khi yêu cầu có thể chế tạo van với cột nước cao hơn.
- Gioăng làm kín đuợc thiết kế cho phép: mức rò gỉ xung quanh chỗ tiếp xúc chỉ có 0,60 l/phút trước van và 1,25l/s sau van với cột nước đến 6m.
- Các kích thước cđa dạng.
-Vật liệu chế tạo: Thép không gỉ SUS 304, 316 chống ăn mòn và mài mòn, và có thể vận hành nhiều năm mà giảm thiểu bảo trì.
- Khung chặn và cửa làm từ thép không gỉ. Các tấm cửa có thể làm phẳng, hoặc gia cố bằng các nẹp gia cường để đáp ứng độ cứng yêu cầu
- Đệm làm kín 3 bên hoặc 4 bên bằng cao su bền EPDM
- Tấm dẫn hướng cửa ( làm từ vật liệu có độ ma sát thấp, UHMWPE tăng tuổi thọ và dễ vận hành




Hãng Penstocks.de – Germany
• Là công ty toàn cầu có trụ sở tại miền nam nước Đức
• Phạm vi cung cấp trên toàn thế giới
• Các dòng sản phẩm chính: Penstock, Flaps valve, Weirs, Valves…
• Tiêu chuẩn thiết kế: DIN 19569-4, BSI BS 7775 and ANSI / AWWA C513-05,AWWA C561-04
Tiêu chuẩn chất lượng: ISO 9001:2008



VAN CỬA PHAI LOẠI LẮP TRÊN KÊNH - ON CHANNEL PENSTOCK

Thiết bị Van cửa phai loại trên kênh được Thiết kế và chế tạo bởi công ty Cổ phần Westerntech Việt Nam.
Sau nhiều năm triển khai cung cấp và lắp đặt các thiết bị cửa van, cửa lật cho các dự án thoát nước, xử lý nước thải và thủy lợi tại Việt Nam, công ty Westerntech Việt Nam đã nghiên cứu, tính toán và thiết kế dòng thiết bị van cửa phai loại trên kênh (On Channel Penstock) với các đặc tính ưu việt sau:
- Độ kín khít tuyệt đối, rò rỉ rất nhỏ, tuân theo TCVN 8298:2009 và các tiêu chuẩn tương đương như DIN, AWWA.
- Vật liệu có độ bền cao: SUS 304, 316, zoăng cao su EPDM, có khả năng chống chịu thời tiết bất lợi cũng như ăn mòn của nước thải.
- Thời gian cung cấp nhanh (1/4 thời gian so với hàng Nhập khẩu)
- Chi phí thấp, phù hợp với thị trường Việt Nam.

Hình ảnh thực tế loại van cửa phái lắp trên kênh
