Đánh giá hiệu suất của Máy Bơm Tia là một bài toán kỹ thuật phức tạp, bởi hiệu quả của bơm bị chi phối bởi tổn thất năng lượng ma sát trong quá trình truyền động lượng giữa hai dòng chất lỏng. Hiệu suất của bơm tia thường được mô tả qua hai thông số phi thứ nguyên quan trọng: Hệ số Pha Trộn ($\alpha$) và Hệ số Cột Nước ($\beta$). Việc hiểu rõ mối quan hệ giữa hai hệ số này và cột nước công tác ($H_1$) sẽ lý giải tại sao hiệu suất của bơm tia lại rất thấp (chỉ từ $15\%$ đến $25\%$) và cung cấp công cụ để tính toán lưu lượng chất lỏng công tác ($Q_p$) cần thiết để đạt được chiều cao nâng ($H$) mong muốn.
Bài viết chuyên sâu này sẽ tập trung vào phân tích định lượng hiệu suất bơm tia. Chúng ta sẽ giải mã chi tiết công thức $\eta = \alpha \beta$ và ý nghĩa vật lý của từng hệ số. Đồng thời, chúng ta sẽ sử dụng công thức $Q_p$ (7-14) để xác định lưu lượng chất lỏng công tác tối ưu cần thiết, qua đó giúp kỹ sư thiết kế hệ thống lựa chọn bơm công tác phù hợp để đảm bảo bơm tia hoạt động hiệu quả nhất trong giới hạn hiệu suất cho phép.
1. Giải Mã Các Hệ Số Đặc Trưng của Bơm Tia

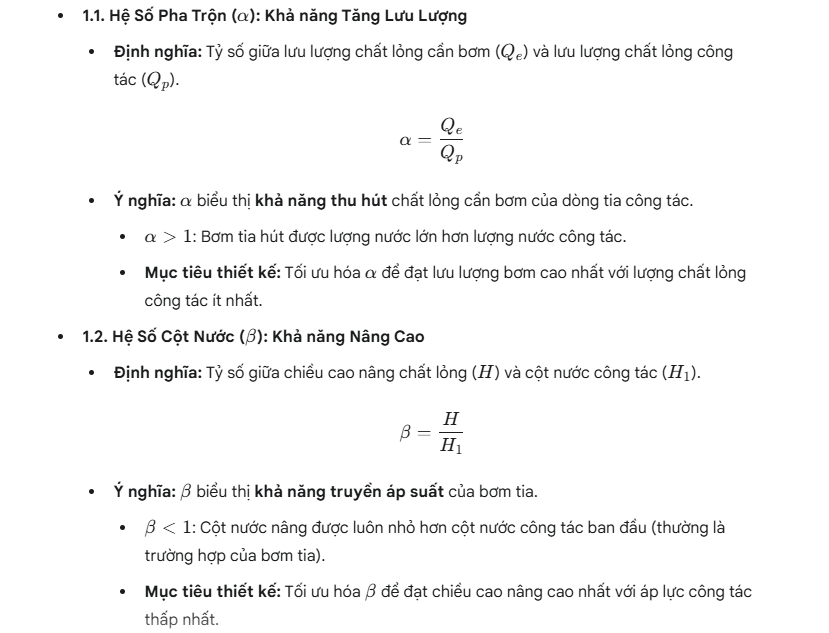

- 1.1. Hệ Số Pha Trộn ($\alpha$): Khả năng Tăng Lưu Lượng
- Định nghĩa: Tỷ số giữa lưu lượng chất lỏng cần bơm ($Q_e$) và lưu lượng chất lỏng công tác ($Q_p$).
$$ \alpha = \frac{Q_e}{Q_p}$$
-
- Ý nghĩa: $\alpha$ biểu thị khả năng thu hút chất lỏng cần bơm của dòng tia công tác.
- $\alpha > 1$: Bơm tia hút được lượng nước lớn hơn lượng nước công tác.
- Mục tiêu thiết kế: Tối ưu hóa $\alpha$ để đạt lưu lượng bơm cao nhất với lượng chất lỏng công tác ít nhất.
- Ý nghĩa: $\alpha$ biểu thị khả năng thu hút chất lỏng cần bơm của dòng tia công tác.
- 1.2. Hệ Số Cột Nước ($\beta$): Khả năng Nâng Cao
- Định nghĩa: Tỷ số giữa chiều cao nâng chất lỏng ($H$) và cột nước công tác ($H_1$).
$$ \beta = \frac{H}{H_1}$$
-
- Ý nghĩa: $\beta$ biểu thị khả năng truyền áp suất của bơm tia.
- $\beta < 1$: Cột nước nâng được luôn nhỏ hơn cột nước công tác ban đầu (thường là trường hợp của bơm tia).
- Mục tiêu thiết kế: Tối ưu hóa $\beta$ để đạt chiều cao nâng cao nhất với áp lực công tác thấp nhất.
- Ý nghĩa: $\beta$ biểu thị khả năng truyền áp suất của bơm tia.
2. Công Thức Hiệu Suất và Phân Tích Tổn Thất Năng Lượng
- 2.1. Công Thức Hiệu Suất Đơn Giản (7-13):
- Từ định nghĩa hiệu suất $\eta = \frac{Q_e H}{Q_p H_1}$ (khi $\gamma_p = \gamma$), ta thay $\alpha$ và $\beta$ vào:
$$ \eta = \left( \frac{Q_e}{Q_p} \right) \cdot \left( \frac{H}{H_1} \right) = \alpha \cdot \beta$$
-
- Ý nghĩa: Hiệu suất của bơm tia là tích của khả năng hút ($\alpha$) và khả năng nâng ($\beta$).
- 2.2. Phân Tích Tại Sao Hiệu Suất Thấp ($\eta = 15\% \text{ đến } 25\%$):
- Hiệu suất của bơm tia luôn thấp vì tổn thất năng lượng xảy ra ở ba giai đoạn chính, làm cho cả $\alpha$ và $\beta$ đều nhỏ:
- Tổn thất tại Vòi Phun: Tổn thất ma sát nhỏ trong quá trình tăng tốc dòng tia.
- Tổn thất tại Buồng Hỗn Hợp (Tổn thất Lớn nhất): Khi dòng chất lỏng tốc độ cao trộn với dòng chất lỏng tốc độ thấp, xảy ra sự va chạm mạnh, xoáy cuộn và ma sát nội $\implies$ Một phần lớn động năng của dòng công tác bị chuyển thành nhiệt năng (tổn thất không thể phục hồi).
- Tổn thất tại Đoạn Khuếch Tán: Tổn thất ma sát khi dòng hỗn hợp giảm tốc để phục hồi áp suất.
- Kết luận: Quá trình truyền năng lượng ma sát là nguyên nhân trực tiếp làm cho $\eta$ của bơm tia rất thấp, khiến nó không được dùng trong các ứng dụng cần hiệu quả năng lượng cao.
- Hiệu suất của bơm tia luôn thấp vì tổn thất năng lượng xảy ra ở ba giai đoạn chính, làm cho cả $\alpha$ và $\beta$ đều nhỏ:
3. Tính Toán Lưu Lượng Công Tác Tối Ưu ($Q_p$) và Yêu Cầu Áp Lực
- 3.1. Xác Định Lưu Lượng Công Tác ($Q_p$) theo Yêu Cầu Bơm ($Q_e, H$):

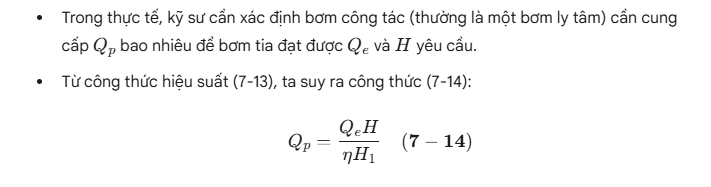

- Trong thực tế, kỹ sư cần xác định bơm công tác (thường là một bơm ly tâm) cần cung cấp $Q_p$ bao nhiêu để bơm tia đạt được $Q_e$ và $H$ yêu cầu.
- Từ công thức hiệu suất (7-13), ta suy ra công thức (7-14):
$$ Q_p = \frac{Q_e H}{\eta H_1} \quad \mathbf{(7-14)}$$
-
- Phân tích Công thức (7-14):
- Để đạt được $Q_e$ và $H$ nhất định, $Q_p$ sẽ tăng lên nếu hiệu suất $\eta$ thấp hoặc cột nước công tác $H_1$ thấp.
- Yêu cầu kỹ thuật: Do $\eta$ rất thấp, $Q_p$ thường rất lớn hoặc $H_1$ phải rất cao. Điều này xác nhận nhược điểm của bơm tia: nó tiêu tốn nhiều năng lượng công tác để đạt được kết quả bơm.
- Phân tích Công thức (7-14):
- 3.2. Ảnh Hưởng của Cột Nước Công Tác ($H_1$):
- Bơm tia yêu cầu $H_1$ phải có áp lực cao để tạo ra dòng tia tốc độ cao (đảm bảo $v$ đủ lớn để tạo chân không sâu).
- Thiết kế tối ưu: Kỹ sư phải cân bằng giữa việc sử dụng $H_1$ cao để giảm $Q_p$ và chi phí vận hành/mua bơm công tác.
- 3.3. Tối Ưu Hóa Thiết Kế Bơm Tia:
- Mặc dù $\eta$ thấp, việc tối ưu hóa hình dạng của vòi phun và buồng hỗn hợp là rất quan trọng để giảm thiểu tổn thất va chạm và ma sát, từ đó tối đa hóa $\alpha$ và $\beta$ (thường là tìm điểm làm việc tối ưu $\eta_{\max} \approx 25\%$).
Hiệu suất của máy bơm tia được định lượng một cách rõ ràng qua công thức $\eta = \alpha \beta$, minh họa sự phụ thuộc vào khả năng pha trộn ($\alpha$) và khả năng nâng ($\beta$). Sự thật là $\eta$ luôn duy trì ở mức thấp ($15-25\%$) là lời cảnh báo về tổn thất năng lượng ma sát không thể tránh khỏi trong buồng hỗn hợp. Công thức (7-14) là công cụ thiết kế quan trọng, buộc kỹ sư phải đối mặt với thực tế rằng để bơm tia hoạt động hiệu quả, cần phải cung cấp một lưu lượng công tác ($Q_p$) lớn hoặc một cột nước công tác ($H_1$) rất cao.
