Trong hệ thống tiêu thoát nước, việc tận dụng khả năng tháo tự chảy của kênh tiêu là một chiến lược kỹ thuật cần thiết và hợp lý để giảm thiểu chi phí vận hành (điện năng) của trạm bơm. Khi mực nước sông/hồ tiếp nhận thấp hơn mực nước kênh tiêu, nước thừa trong đồng có thể tự chảy ra ngoài. Khi đó, công trình tháo tự chảy (Cống $3$ – Hình 8-13) cần được tích hợp vào hệ thống, có thể tách biệt hoặc kết hợp với nhà máy bơm.

Bài viết chuyên sâu này sẽ đi sâu vào phân tích điều kiện kỹ thuật để xây dựng công trình tháo tự chảy $3$ và làm rõ sự khác biệt giữa sơ đồ tách biệt (Hình 8-13, a) và kết hợp (Hình 8-13, b) với nhà máy bơm. Chúng ta sẽ phân tích các sơ đồ bố trí trạm bơm tiêu khác nhau (trên ống tiêu, từ giếng tháo), vai trò của Bể Điều Tiết và Giếng Góp Nước Tiêu $11$, và đánh giá yêu cầu kỹ thuật về sự thay đổi lưu lượng đều đặn của trạm bơm để ngăn ngừa sự phá hoại mái dốc kênh tháo hạ lưu.

Phần 1: Chiến Lược Tích Hợp Công Trình Tháo Tự Chảy

• 1.1. Điều kiện Xây Dựng:
  • Thời điểm: Cần xem xét tính hợp lý việc xây dựng công trình tháo tự chảy khi tại thời điểm nào đó các kênh tiêu có khả năng tháo tự chảy (mực nước hạ lưu thấp hơn mực nước kênh tiêu).
• 1.2. Bố Trí Tách Biệt (Hình 8-13, a):
  • Áp dụng: Khi lưu lượng tháo tự chảy lớn hơn lưu lượng của trạm bơm.
  • Đặc điểm: Cống tháo tự chảy $3$ đặt tách biệt với nhà máy bơm $8$.
  • Lợi ích: Đảm bảo khả năng tiêu thoát nước tối đa bằng tự chảy khi điều kiện cho phép, không bị giới hạn bởi kích thước phần dưới nước của nhà máy.
• 1.3. Bố Trí Kết Hợp (Hình 8-13, c):
  • Áp dụng: Khi lưu lượng tháo tự chảy không vượt quá lưu lượng của trạm bơm và không được mở rộng phần dưới nước của nhà máy.
  • Đặc điểm: Cống tháo $3$ tích hợp vào kết cấu chung của nhà máy (thường là một phần của tường chắn hoặc cống).
  • Lợi ích: Tiết kiệm chi phí xây dựng công trình thủy công riêng biệt.

Phần 2: Yêu Cầu Thủy Lực và Bảo Vệ Kênh Tháo

• 2.1. Yêu Cầu Thay Đổi Lưu Lượng Đều Đặn:
  • Nguyên tắc: “Để mái dốc kênh tháo không bị phá hoại thì lưu lượng của trạm cần được thay đổi một cách đều đặn.”
  • Vấn đề: Sự thay đổi lưu lượng đột ngột (ví dụ: bật/tắt máy bơm công suất lớn) gây ra sự thay đổi nhanh chóng về vận tốc và mực nước, tạo ra sóng dịch chuyển và xói mòn mạnh mẽ tại khu vực tháo nước, làm phá hoại mái dốc và nền kênh.
  • Giải pháp kỹ thuật: Đạt được bằng cách:
    • Số lượng tổ máy bơm chính nhiều: Vận hành/ngắt từng máy bơm nhỏ thay vì một máy bơm lớn.
    • Máy bơm “thay thế” (Máy bơm nhỏ hơn): Sử dụng các máy bơm có công suất nhỏ hơn để điều chỉnh lưu lượng.
    • Máy bơm có khả năng thay đổi số vòng quay (VFD): Điều chỉnh $Q$ từ từ bằng biến tần (giải pháp tối ưu nhất).
• 2.2. Bố Trí Trạm Tiêu Không Có Cống Tự Chảy (Hình 8-13, b):
  • Áp dụng: Khi cột nước trạm tương đối nhỏ ($\le 5 \text{ m}$) và dùng máy bơm lớn.
  • Đặc điểm: Nhà máy bơm $8$ làm kết hợp với công trình tháo $10$ (ống đẩy ngắn, nước ra thẳng bể tháo/sông).

Phần 3: Sơ Đồ Tiêu Nước Từ Ống và Giếng Tháo

• 3.1. Trạm Bơm Bố Trí Trên Ống Tiêu (Hình 8-13, $\text{d}$):
  • Áp dụng: Khi đường ống $5$ làm chức năng kênh chính vận chuyển nước (tiêu nước từ xa). Trạm bơm được thiết kế như trạm bơm nâng cấp II thông thường.
• 3.2. Trạm Bơm Lấy Nước Từ Giếng Tháo (Hình 8-13, $\text{e}$):
  • Áp dụng: Khi đường ống $5$ làm việc với chế độ thường xuyên không đẩy (ống dẫn tự chảy).
  • Đặc điểm: Giếng Góp Nước Tiêu $11$ (hoặc bể điều tiết) được đặt trước nhà máy $8$.
  • Yêu cầu kỹ thuật: Phải đảm bảo mực nước lớn nhất trong bể thấp hơn tâm đường ống (để ống $5$ không bị áp, làm việc tự chảy).
  • Giếng Góp $11$: Thu thập nước từ nhiều ống tiêu hoặc giếng khoan, ổn định mực nước hút cho trạm bơm.

Phần 4: Sơ Đồ Bố Trí Chung và Thành Phần Công Trình

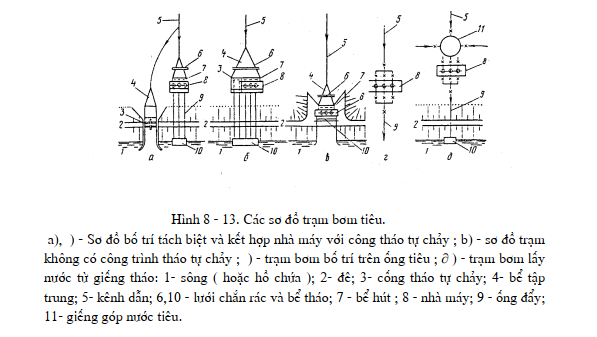

Các thành phần chung của trạm bơm tiêu (Hình 8-13) bao gồm:

• Nguồn tiếp nhận: Sông/hồ chứa $1$.
• Công trình ngăn lũ: Đê $2$.
• Thủy công: Cống tháo tự chảy $3$, Kênh dẫn $5$, Bể tập trung $4$, Bể hút $7$, Bể tháo $10$.
• Cơ điện: Lưới chắn rác $6$, Nhà máy $8$, Ống đẩy $9$.

Chiến lược thiết kế trạm bơm tiêu cần ưu tiên tích hợp công trình tháo tự chảy $3$ để tối ưu hóa chi phí vận hành. Quyết định tách biệt hay kết hợp $3$ và $8$ phụ thuộc vào lưu lượng tự chảy lớn hay nhỏ hơn lưu lượng bơm. Đối với hệ thống, việc đảm bảo lưu lượng thay đổi đều đặn bằng cách sử dụng nhiều máy hoặc VFD là yêu cầu kỹ thuật then chốt để bảo vệ mái dốc kênh tháo khỏi bị phá hoại do xói mòn và sóng dịch chuyển. Cuối cùng, Giếng Góp Nước Tiêu $11$ là thành phần quan trọng để ổn định nguồn nước hút cho trạm tiêu nước ngầm hoặc từ các ống dẫn tự chảy.
